Правильный расчет сечения кабеля — ключевой этап проектирования системы ландшафтного освещения. От этого зависит:
- Стабильность работы светильников (без мерцания и просадок напряжения).
- Безопасность электропроводки (исключение перегрева и потерь мощности).
- Экономия на материалах (оптимальный подбор кабеля без избыточного запаса).
В этой статье разберем, как рассчитать сечение магистрального кабеля для подключения низковольтных светильников 12 В.
1. Почему важно правильно подобрать сечение?
При большой длине линии (особенно в ландшафтном освещении) возникают потери напряжения из-за сопротивления кабеля. Если сечение слишком мало:
- Напряжение на дальних светильниках падает → они горят тускло или мерцают.
- Кабель перегревается, что сокращает срок его службы.
Слишком толстый кабель нецелесообразен — это лишние затраты на материалы и сложность монтажа.
2. Как рассчитать сечение?
Рекомендуем использовать онлайн-калькуляторы, например:
ElectroBlock – Расчет сечения кабеляKabel-S – Калькулятор сечения
Kabel-S – Калькулятор сечения
Что нужно учесть перед расчетом?
- Количество линий (групп светильников).
- Суммарную мощность всех светильников в линии.

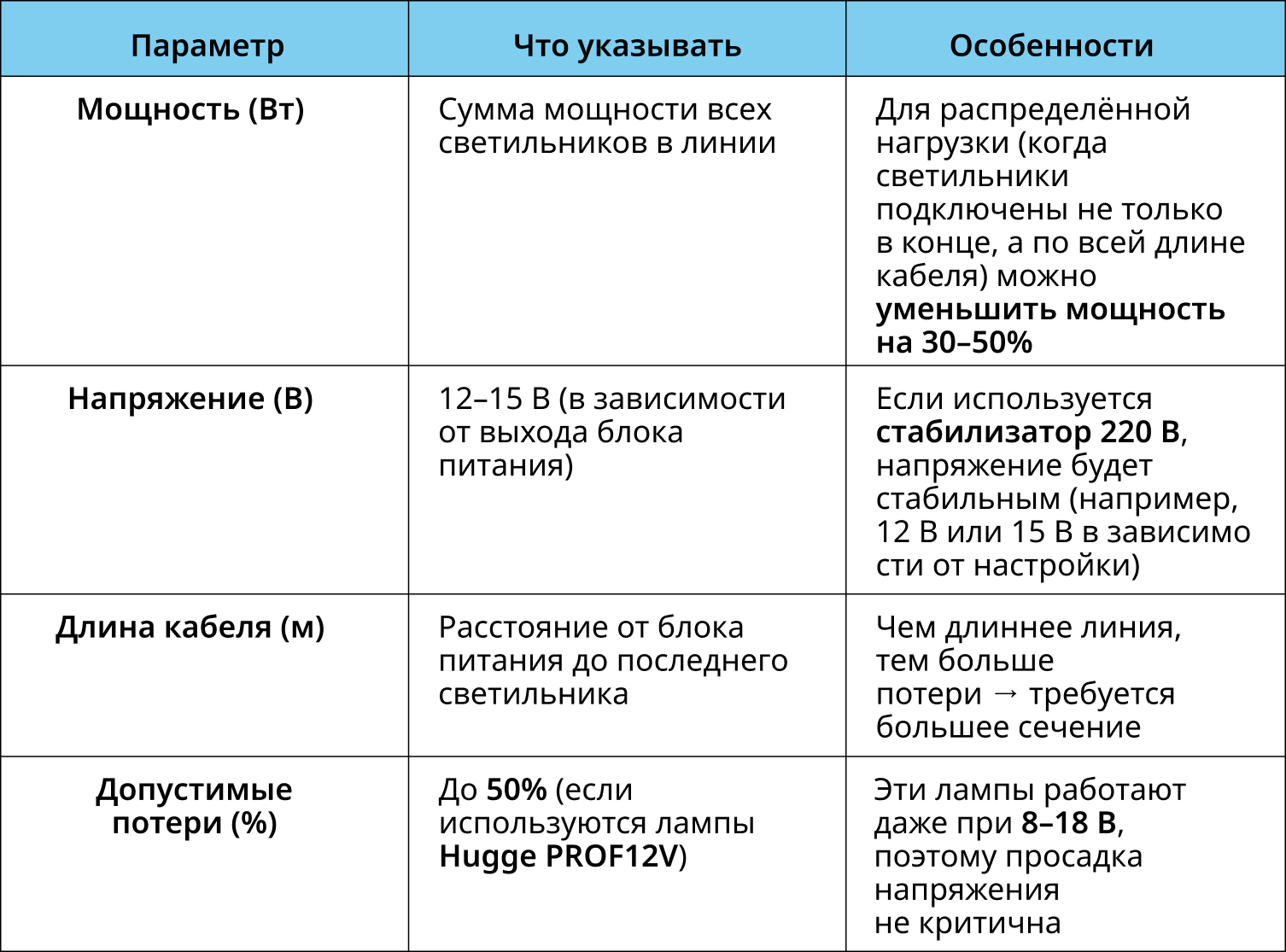

Параметры для ввода в калькулятор
3. Рекомендации по выбору кабеля

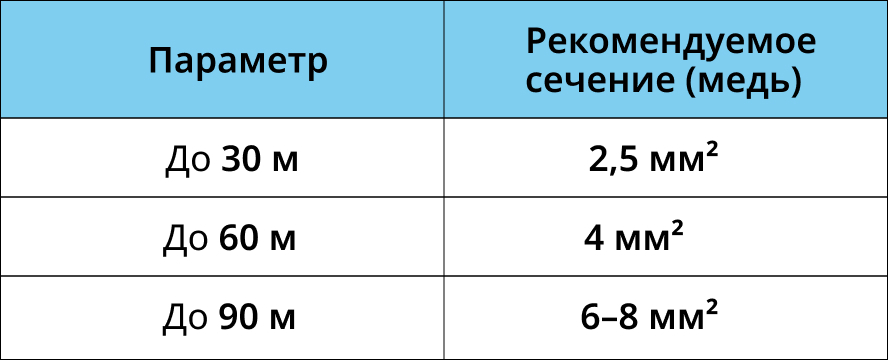

Для магистральных линий 12 В со светильниками Hugge PROF12V (G4/MR16) оптимальны следующие сечения:
Дополнительные условия:
- Кабель должен быть медным (алюминий хуже проводит ток).
- Прокладка — в земле (уличное исполнение с защитой от влаги).
4. Почему можно допускать большие потери напряжения?
Светильники Hugge PROF12V имеют уникально широкий диапазон напряжений (8–18 В), поэтому даже при значительной просадке (до 8 В) они сохраняют яркость.
Важно! Если используются другие лампы (например, 12 В ±10%), допустимые потери должны быть не более 10%, иначе светильники будут работать некорректно.
Вывод
Правильный расчет сечения кабеля:
✅ Гарантирует стабильную работу светильников.
✅ Снижает риск перегрева и повреждения проводки.
✅ Позволяет оптимизировать затраты на кабель.
✅ Снижает риск перегрева и повреждения проводки.
✅ Позволяет оптимизировать затраты на кабель.
Для ландшафтного освещения 12 В с лампами Hugge PROF12V можно использовать упрощенный подход (потери до 50%), но для других светильников требуется более точный расчет.
