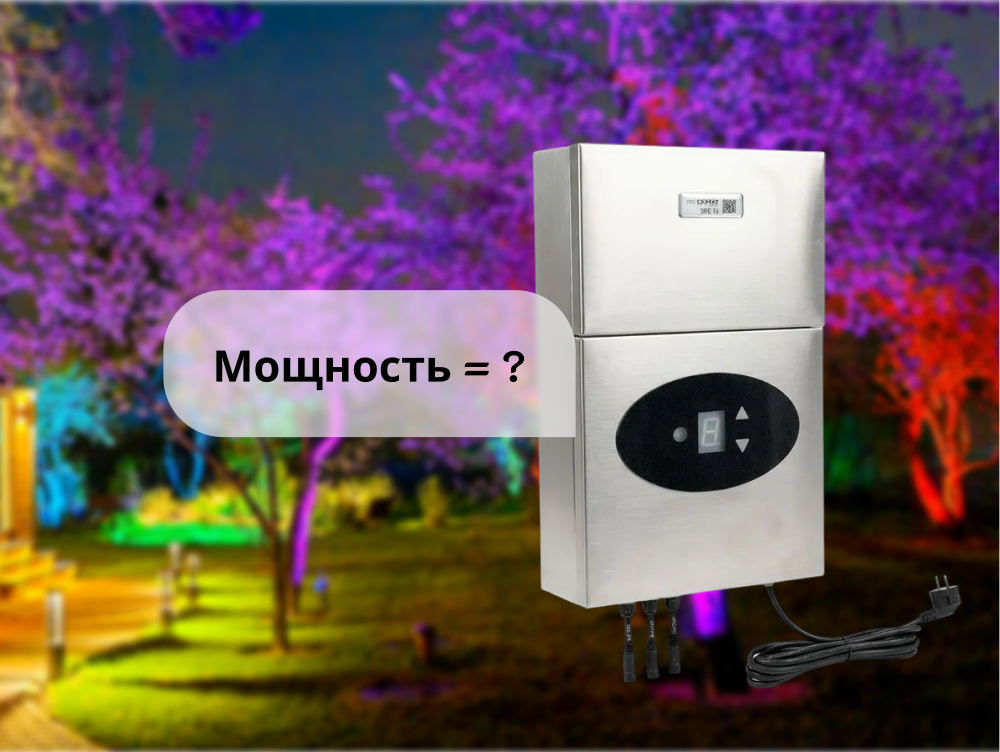

Как правильно расчитать необходимую мощность щита питания
В зависимости от модели щита питания к нему можно подключать различную нагрузку, при этом следует учитывать следующие правила:
- Не рекомендуется загружать щит более чем на 80% от мощности трансформатора (блока питания)
- Расчет следует выполнять руководствуясь не номинальной, а потребляемой мощностью светильников
В наименовании модели щита указана мощность трансформатора. Таким образом:
- В щит питания модели Многорежимный щит питания AC12В-15 В, 24 В, 32 В с реле времени и выносным датчиком света, 300 Вт можно подключить до 240 Вт нагрузки 300*0,8=240 Вт
- В щит питания модели Многорежимный щит питания AC12В-15 В, 24 В, 32 В с реле времени и выносным датчиком света, 600 Вт можно подключить до 480 Вт нагрузки 600*0,8=480 Вт
- В щит питания модели Многорежимный щит питания AC12В-15 В, 24 В, 32 В с реле времени и выносным датчиком света, 900 Вт можно подключить до 720 Вт нагрузки 900*0,8=720 Вт
Давайте попробуем рассчитать необходимую мощность щита для следующего набора светильников ландшафтной подсветки вашего участка:
RGB светильник для высоких деревьев 36Вт (для сосен), 5шт
RGB светильник для деревьев с широкой кроной 12Вт 60° (для садовых деревьев) - 22шт
RGB универсальный светильник 6Вт 60° (для небольших Туй и клумб) - 24шт.
RGB универсальный светильник 12Вт 60° (для Туй высотой менее 4м) - 12шт.
Светильник-столбик для дорожек (одноцветный, 3000K) 7Вт - 9шт.
RGB светильник для деревьев с широкой кроной 12Вт 60° (для садовых деревьев) - 22шт
RGB универсальный светильник 6Вт 60° (для небольших Туй и клумб) - 24шт.
RGB универсальный светильник 12Вт 60° (для Туй высотой менее 4м) - 12шт.
Светильник-столбик для дорожек (одноцветный, 3000K) 7Вт - 9шт.
Оценочный (примерный) расчет мощности требуемого щита или блока питания для светильников
Чтобы приблизительно рассчитать требуемую мощность щита для примера выше, необходимо подсчитать суммарную потребляемую мощность всех светильников.
Для упрощенного расчета можно руководствоваться следующими принципами:
Для упрощенного расчета можно руководствоваться следующими принципами:
- RGB-светильники потребляют в среднем в 2 раза меньше, чем указано на маркировке и в параметре “мощность”. Это связано с тем, что одновременно диоды светятся с меньшей мощностью, так как их цвета - смешиваются
- Одноцветные светильники потребляют в 1.15 раза меньше (85%) заявленной мощности
36Вт/2*5шт+12Вт/2*22шт+6Вт/2*24шт+12Вт/2*12шт+7Вт/1,15*14шт=451Вт
Так как расчетная потребляемая мощность составляет более 450 Вт, то для данного количества светильников рекомендуется щит питания с трансформатором мощностью 600 Вт: Многорежимный щит питания AC12В-15 В, 24 В, 32 В с реле времени и выносным датчиком света, 600 Вт
Точный расчет мощности требуемого щита или блока питания для подключения светильников
Чтобы точно рассчитать мощность необходимого щита питания (блока питания), необходимо сложить потребляемую мощность всех светильников. Потребляемая мощность зависит как от коэффициента мощности ламп конкретного светильника, так и от настроек конкретного драйвера светильника обеспечивающего плавную смену цвета RGB-светильника и яркость цвета конкретного свечения.
Соответственно:
36Вт/2.1*5шт+12Вт/2.5*22шт+6Вт/2.5*24шт+12Вт/2,5*12шт+7Вт/1,1*14шт=395Вт
Если вам необходимо посчитать максимальное количество светильников, которое можно подключить последовательно в 1 линию на каждый выход щита серии Hugge - воспользуйтесь расчетом описанным в статье “Сколько светильников можно подключить последовательно друг за другом в линию”.
